SPV – Van nút (Plug valve – up to 3000 psig/306 bar) hãng S-LOK/Korea

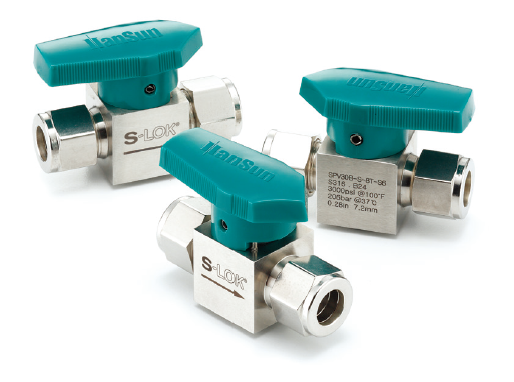

                                                                            Plug valve SPV series hãng S-LOK/Korea

VAN NÚT LÀ GÌ?

Van nút có tên tiếng anh là Plug valve, là loại van có phần cửa van (phần điều chỉnh dòng chảy) dạng nút, có chức năng đóng, mở, điều tiết dòng chảy môi chất, giống như van bi, van cửa, … nhưng van nút có tốc độ đóng mở nhanh hơn. Phần tay quay phía trên chuyển động cùng hướng với khe hở của cửa van. Khi tay quay nằm song song với đường ống đồng nghĩa với van đang ở vị trí mở & ngược lại.

Khi van nút ở vị trí mở hoàn toàn thì dòng chảy đi qua van là dạng đường thẳng còn khi nó ở vị trí điều tiết (van mở một phần) thì dòng chảy đi qua van sẽ tạo xoáy & xảy ra hiện tượng sụt áp. Chính vì thế, van nút thường không được sử dụng với mục đích điều tiết dòng chảy vì khi ở vị trí điều tiết thì cửa van sẽ bị mài mòn không đồng đều.

                                                                     Hình ảnh minh họa: Cấu tạo van nút (Plug Valve)



SPV series là dòng van nút hãng S-LOK/Korea, với các đặc điểm chính sau đây:

  • Có phần cửa van, dùng để điều chỉnh đóng/mở dạng nút.
  • Vật liệu: đồng (Cu-Copper) hoặcthép không gỉ stainless steel (304/304L hoặc 316/316L)
  • Áp suất làm việc: tối đa 3000 psig (tương đương 206 bar)
  • Nhiệt độ làm việc: tối đa ở 400°F (tương đương 204°C)
  • Sử dụng cho đường ống tubing có kích thước từ ¼” tới 2”
  • Sử dụng mác thép 100% từ Korea, được sử dụng nhiều trong hệ thống thủy lực, hệ thống khí nén, … tại các ngành công nghiệp hóa chất, dầu khí, …
  • Phù hợp với ứng dụng đóng/mở và ít được sử dụng với mục đích điều tiết dòng chảy.
  • phần tay vặn của SPV series cũng được tích hợp mũi tên chỉ hướng dòng chảy, giúp người dùng dễ dàng quan sát trong quá trình vận hành.

ƯU & NHƯỢC ĐIỂM CỦA PLUG VALVE

Ưu điểm của Plug valve là việc đóng mở kín hoàn toàn, kết cấu thân plug và sleeve giúp cho van không bị rò rỉ (leaking), trong quá trình đóng, mở không tích trữ môi chất gây phá hỏng các lớp seal như van bi (ball valve). Van bi với kết cấu thân & bi vẫn tạo khe hở, trong quá trình đóng, mở, môi chất lưu trú lâu sẽ gây hỏng các lớp seal.

Nhược điểm của Plug valve là yêu cầu lực lớn để điều khiển đóng/mở do lực ma sát cao. Và ít được sử dụng với mục đích điều khiển lưu lượng (chủ yếu sử dụng với mục đích đóng/mở).

CẤU TẠO & THÔNG SỐ KỸ THUẬT PLUG VALVE SPV SERIES

                                                                        Bảng 01: Cấu tạo Plug Valve SPV series hãng S-LOK/Korea





Bảng 02: Thông số kỹ thuật Plug Valve SPV series hãng S-LOK/Korea
